压铸件的世界性难题，砂孔的控制解决方案

        在汽车精密零部件制造中，压铸件内部的“砂孔”与“气孔”（统称孔洞缺陷）是行业公认的力学性能杀手。此类缺陷不仅会导致后续机加工后大批报废，更会在主机厂高负荷服役下引发应力集中，导致构件疲劳断裂。

佳展工业（JIAZHAN）立足于汽车级品控标准，从铝液熔炼、模具流道、压射工艺到末端检测，全链路解构并攻克这一技术难题。

🛠️ 一、 砂孔与气孔的底层成因分析

压铸件内部的孔洞，按力学物理本质主要分为三类：

• 1、卷气孔（Entrapment Porosity）：高速压射时，型腔内的气体未能及时排出，被高速金属流裹挟包裹在铸件内部，通常内壁光滑。

• 2、析出性气孔（Hydrogen Porosity）：铝液在熔炼与保温阶段极易吸氢，结晶固化时氢气来不及逸出而凝集，形成微小气孔。

• 3、收缩疏松与缩孔（Shrinkage Porosity）：铝合金在液态向固态转变时体积收缩（约 $3\%\sim6\%$），若末端缺乏铝液补缩，在热节处会形成形状不规则的撕裂状缩孔。

🛠️ 二、 佳展工业全链路控制解决方案

1. 源头净化：固溶阶段的“脱氢与除渣”工艺

• 精炼除氢：采用高纯度除气饼与精炼剂进行联动精炼，将铝液中的游离氢含量严格控制在 0.1mL/100g以下。

• 多级过滤拦截：通过定时手动打渣，彻底清除铝液中的浮渣，保证铝液内的材质纯度。

2. 模具架构：基于 CAE 模流分析的排气与补缩设计

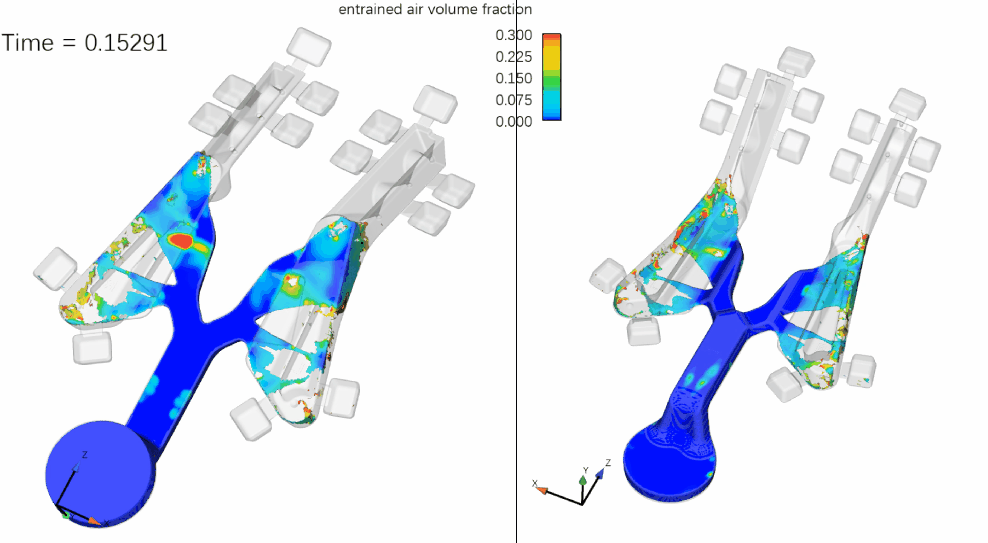

• 流道结构优化：利用 FLOW-3D 软件进行全方位的流体动力学模拟。设计渐缩式流道，确保铝液在前充型时呈稳定的平稳充填状态（层流而非激烈的紊流），避免前沿卷气。

• 满血排气系统：在型腔末端、金属液最后汇流处，强制开设大面积溢流槽与高效率抽真空排气阀，确保型腔内 95% 以上的气体在金属液到达前被强行抽离。

3. 压铸工艺控制：微秒级闭环动态压射与精密模温联动

① 慢压射阶段（低速排气）：

• 控制要点：严格计算慢压射速度 $v_1$（通常控制在 0.15~0.3m/s）。

• 技术原理：此阶段压射头向前推进，驱动料筒内的铝液平稳向前翻滚，形成一个不发生断裂的轴向波浪。其物理核心在于利用铝液自身的液面爬升，将料筒内的空气顺着浇道完全推向前方的排气槽与溢流槽，绝不允许压头过快导致铝液翻卷、人为将空气裹挟在料筒内。

② 快压射阶段（高速充型）：

• 控制要点：当铝液到达横浇道与内浇口交界点（即临界切换点）时，系统在微秒级时间内瞬间切换至快压射速度 $v_2$（通常达到 2.5~5.0m/s）。

• 技术原理：铝液以极高速度通过内浇口，在极短的充型时间（一般小于 100ms）内充满整个型腔，防止铝液在前沿发生过早凝固。此时，配合高精密高压抽真空系统，使型腔在充型时处于超低压绝压状态，强制将卷气概率压制在极限范围内。

③ 增压补缩阶段（瞬间动态挤压）：

• 控制要点：在型腔充满的瞬间（充型结束前几毫秒），压射系统转入高压增压阶段，比压 $P_3$ 通常设定在 70~100MPa。

• 技术原理：由于铝合金从液态到固态有约3%~6%的体积收缩，在铸件壁厚较厚（热节）的区域极易产生缩孔。此时，利用压头传递的巨大静压力，在铝液尚未完全凝固的极短窗口期内，对微观结晶网络进行强行机械挤压补缩，使金属晶粒排列极度致密，彻底粉碎缩孔与微观疏松的生长空间。

④ 精密模温控制（实现热平衡与顺序凝固）：

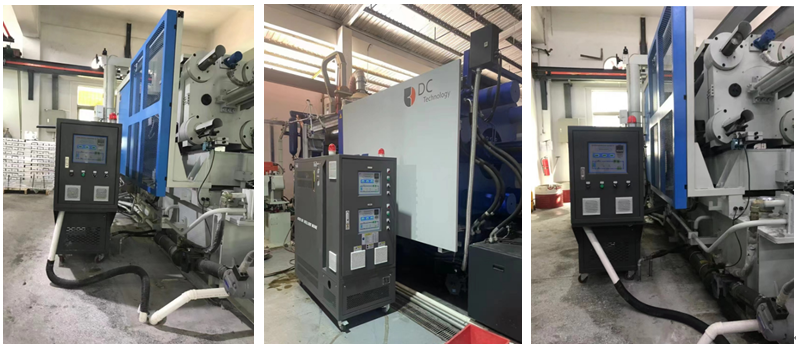

• 控制要点：采用大功率精密模温机（保持模具表面温度在 180°C~280°C 的动态热平衡状态）。

• 技术原理：配合模具内部的多通道点点高压水冷系统（冷却通道设计贴近铸件热节区）。利用模温机控温与定点强冷的精准联动，人为在模具型腔内制造出“由远及近”的温度梯度。强迫铸件远离内浇口的薄壁部位最先凝固，内浇口及主流道最后凝固。这样，在铸件收缩时，流道内源源不断的高压铝液就能顺着内浇口实现完美的顺序补缩。

🛠️ 三、 终极裁判：全数字化的品质追溯闭环

为确保每一件交付给主机厂的汽车零部件都具备完美的内部致密度，佳展工业构建了闭环式的无损与微观检测体系：

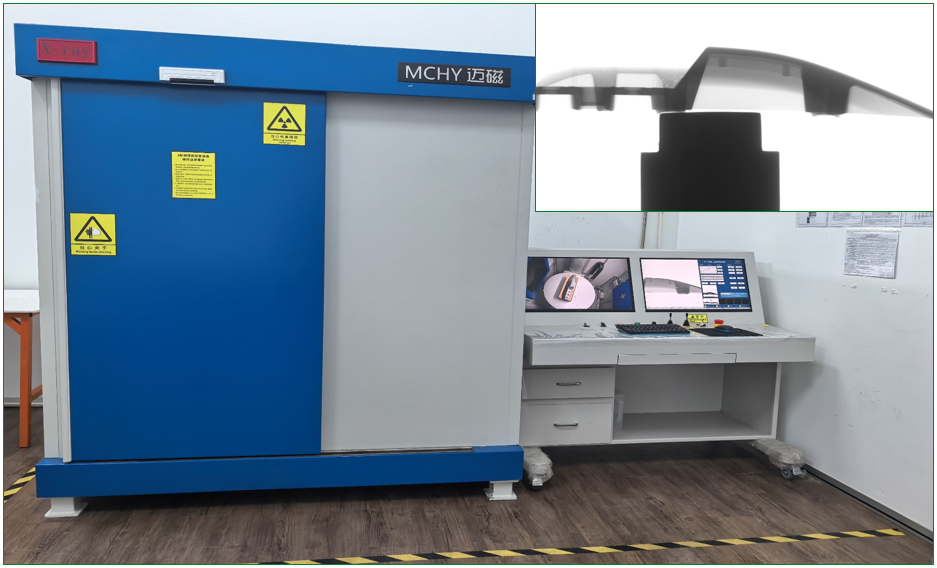

• 工业 X-RAY 无损探伤检测：利用高功率（225kV）、微焦点（≤10μm）X光透射仪，对成品进行内部缺陷探伤，利用 AI 图像算法自动测量并计算缺陷的直径与体积占比，坚决拦截任何砂孔超标件。

• 高精度三坐标测量（CMM）：在形位公差与尺寸公差严格把关的同时，确保机加工面在切削后，内部致密层未被破坏。

技术宣告：佳展工业不依赖运气防砂孔，我们依靠精炼物料、CAE流道、动态增压、精密模温与X光探伤的数字化闭环硬实力，将铝合金压铸件的内部孔洞缺陷率降至汽车供应链的最严格指标以内。
